MBR平板膜之MBR平板膜堆怎么选择？怎么计算？

以1000T/D生活污水为例所需膜面积计算:

S= Qmax÷F=1000 ÷0.4=2500〔m2 )

Qmax:日最大污水量( m2ld ) ;

F:膜通量(m'/ m2-d )

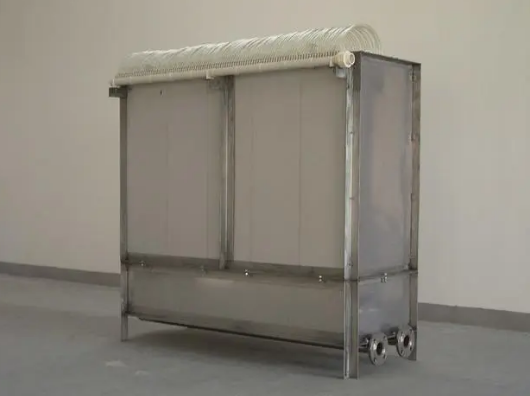

根据池体深度选择相应的膜堆:例如，池体深度只有4.5m，则应选取膜面积为1.5m的MBR膜元件组装的膜堆，计算所需膜堆片数。

所需MBR膜堆数量:

N=S÷A=2500÷1.5=1667(片)

S:所需膜面积( m2) ;A:单片膜元件有效面积（ m2)，然后对应膜元件数量整数均分计算膜堆数量及膜堆型号。

单组膜元件数量:

n=N÷Z=1667÷12=140（片)

N:所需膜元件片数（片）Z:膜堆数量，（设定为12组)﹔

根据计算得出1000m3/D需要12组型号为FII/Ill 150/140的膜堆。

注:〔膜堆内膜元件的数量以10片为单位加减)

MBR平板膜系统实例之MBR膜池大小的确定

根据膜堆数量和膜池的排布，可以计算膜池所需尺寸。

根据生活污水污泥负荷0.15kgBOD/ ( kgMLSS·D )，污泥浓度为6kgMLSS/m3计算得出好氧池大小为:380m3.

校核膜池占好氧池的比例:(3.5×7×4.5×2)÷380=0.52。

因膜池与计算的好氧池体积相差较大，所以需对好氧池进行划分为预曝气池和膜池。最后得出预曝气池尺寸为:7×5.4×4.5m，膜池尺寸为:7×7x4.5m。

其他配件

抽吸泵:Q1=1000÷24÷2÷0.8×1.2=31(m'/h ) ;

数量:两用两备;

风机:Q2= (12×150 ) x12×1.1=23760(L/min ) =23.76(m"/min ) ;

风压选择50kpa;

数量:两用一备;

加药箱:单组加药量为:Q3=140×5=700(L);

选择配置一次药清洗两组MBR膜组件，加药桶规格选用为1500L酸碱桶各―套;

污泥回流泵:回流量设定为300%；

回流泵流量:Q4=1000÷24÷2×3=62(m"/h ) ;数量:两用两备。
